• LED-Dimmer zum komfortablen Bedienen mit Tablet oder Smartphone (Apple, Android) über eine Funkverbindung
• Für LED-Bänder und andere Module für konstante Spannung
• Kostenlose App von CASAMBI (Apple / Android):
– Regeln der Helligkeit und Lichtfarbe
– Konfigurieren von Leuchten und Leuchten-Netzwerken
– Erstellen von Szenen und Animationen (Farbverläufe)
– Neue Geräte werden automatisch erkannt
– Intelligente Timer- und Galeriefunktionen
– Freigabeoptionen festlegen (nur ich, alle, nur mit Passwort, ..)
• Gateway wird nicht benötigt, Einrichtung aber möglich
• Integrierte Antenne
• Auch steuerbar über Xpress Fernsteuerung und RW…EBT
• Apple Watch kompatibel
• Schutzklasse 3, Verschmutzungsgrad 1
• Nicht im Sekundärstromkreis schalten!

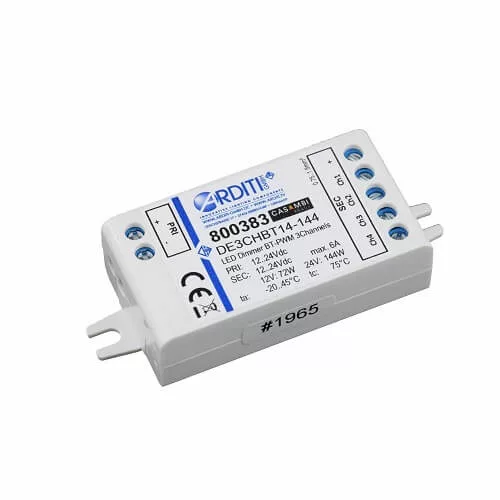

CASAMBI PWM Lichtsteuerung Dimmer 3 Kanäle
Produktanfrage
Senden Sie uns hier direkt eine Produktanfrage. Wir melden uns umgehend bei Ihnen zurück.
Frage zum Produkt
Senden Sie uns hier Ihre Fragen zu unseren Produkten. Wir melden uns umgehend bei Ihnen zurück.
Additional information
| Artikelnummer | 800383 |
|---|---|
| Typ | DE3CHBT14-144 |
| Versorgungseingang | 12..24 Vdc |
| Funksignal | 2,4..2,483 GHz; 4 dBm |
| Max. Ausgangsleistung bei 12V | 72 W |
| Max. Ausgangsleistung bei 24V | 144 W |
| PWM-Frequenz | ~ 400 Hz |
| Umgebungstemperatur (ta) | -20..+45 °C |
| Max. Bemessungstemperatur (tc) | 75 °C |
| Abmessungen | 73 x 30 x 18 mm |
Bitte beachten Sie folgende Hinweise
im Umgang mit unseren Casambi-Schnittstellen
1) Lage der Antenne
Achten Sie beim Einbau auf die Lage der Antenne und vermeiden Sie größere metallische Umbauungen oder planen Sie ggf. eine Aussparung für die Antenne ein. Es empfiehlt sich bei allen Umbauungen die Reichweite zu testen. Die Lage und Größe der empfohlenen Aussparung können Sie den folgenden Zeichnungen entnehmen.
2) Schnitstellen CBU-ASD, I..BT.., IU..BT..
2a) tc-Punkt Einbauort und Temperatur müsse immer mit den Leistungsdaten abgeglichen werden; sorgen Sie ggf. für genügende Belüftung. Den tc-Punkt können Sie den folgenden Zeichnungen entnehmen.
2b) Geschalteter Netzausgang
Geschalteter Netzausgang 230V max. 0,6A: Kann genutzt werden, um Standbyströme zu vermeiden oder eine vollständige Abschaltung der angeschlossenen Geräte bei 0% Dimmung über die Casambi App zu ermöglichen. Dafür MUSS immer ein für die zu schaltende Leistung geeignetes Relais genutzt werden. Geeignete Geräte sind auf dem Markt und auch bei uns verfügbar. Ein typisches Schaltschema finden Sie in der folgenden Zeichnung.
