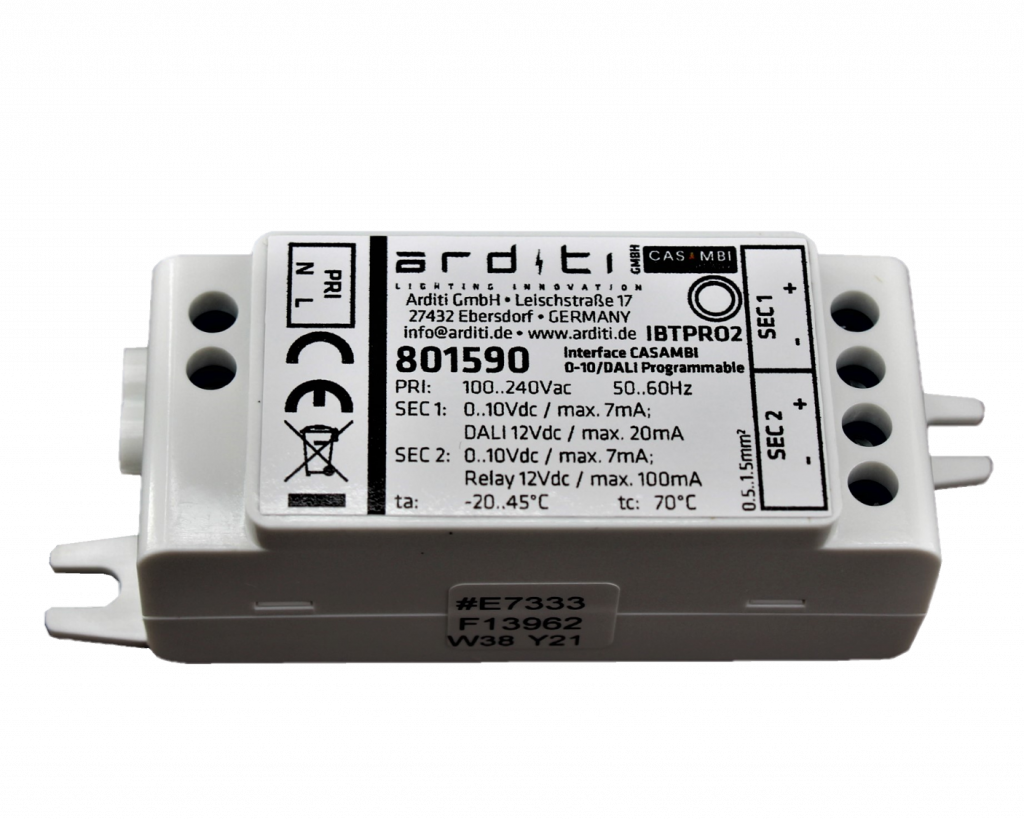

- Schnittstelle zum komfortablen Bedienen mit Smart-Geräten von einem einzelnen LED-Netzteil mit DALI, auch in Kombination mit Relais oder von bis zu zwei Netzteilen mit 0-10 V-Signaleingang
- Mit der CASAMBI-App konfigurierbar und vielseitig nutzbar
- Gateway wird nicht benötigt, Einrichtung aber möglich

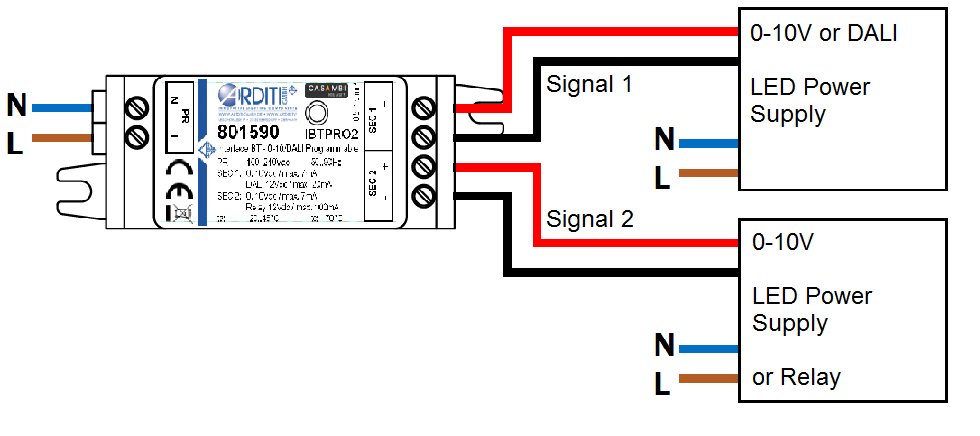

- Signalausgang DALI + Relais optional oder 2 x 0-10 V
- Es stehen verschiedene Profile für unterschiedlichste Anwendungen zur Verfügung. Konfigurieren anderer Profile möglich vor Koppeln ins Netzwerk: Profil ändern
- Integrierte Antenne (Zeichnung: grauer Bereich, nicht mit Metallgehäuse abdecken)
Bitte beachten Sie die Allgemeinen Informationen!
1) Lage der Antenne
Achten Sie beim Einbau auf die Lage der Antenne und vermeiden Sie größere metallische Umbauungen oder planen Sie ggf. eine Aussparung für die Antenne ein. Es empfiehlt sich bei allen Umbauungen die Reichweite zu testen. Die Lage und Größe der empfohlenen Aussparung können Sie den folgenden Zeichnungen entnehmen.
2) Schnitstellen CBU-ASD, I..BT.., IU..BT..
2a) tc-Punkt
Einbauort und Temperatur müsse immer mit den Leistungsdaten abgeglichen werden; sorgen Sie ggf. für genügende Belüftung. Den tc-Punkt können Sie den folgenden Zeichnungen entnehmen.
2b) Geschalteter Netzausgang
Geschalteter Netzausgang 230V max. 0,6A: Kann genutzt werden, um Standbyströme zu vermeiden oder eine vollständige Abschaltung der angeschlossenen Geräte bei 0% Dimmung über die Casambi App zu ermöglichen. Dafür MUSS immer ein für die zu schaltende Leistung geeignetes Relais genutzt werden. Geeignete Geräte sind auf dem Markt und auch bei uns verfügbar. Ein typisches Schaltschema finden Sie in der folgenden Zeichnung.
